客製化光纖小夜燈

材料:吸管,釣魚線0.7mm,100ohm電阻,圓頭暖白光5mmLED*3個,手電筒開關1個,USB轉2.1接頭電源線,洞洞板

客製化的作品,因為有某人把吃剩的塑膠餅乾盒覺得漂亮,想用光纖做一個夜燈。利用簡單的電路,加一個開關來實現。


用吸管墊高來讓上方光纖處底部遮光,下方台座可透光


佈線安排希望可以更穩固一點,三個LED並聯




2018年6月18日 星期一

呼吸光纖燈

材料:5mm 藍光LED(圓頭:聚光 平頭:散光)(禾樺較便宜)IC NE-555.2N-8050電晶體(s5080)、220uf   63v 電容2顆、USB轉DC電源線2.1孔50cm、3P3段按鈕開關、456孔2片型IC板、光敏電阻5mm、電阻100ohm*1、10kohm*2、47kohm*2、釣魚線0.7mm一捲、透明吸管




電路圖,參考自這裡

使用IC555作為計數器,不需要太複雜的電路。
加入了光敏電阻,可以實現夜晚開啟白日關閉


簡單的電路做的,使用4顆電池做電源,無特定排線



將燈至於中央,使用USB 5v供電,可以直接接在行動電源



PCB圖(R1:100   R2:10K R3:47K R4:47K  R5:10Kohm  R6:光敏電阻)

軟體使用Fritzing,開源軟體簡單好操作,又有自動佈線
正面(交叉處為跳線)(電源均是下正上負)
背面

加了開關可以切換(1.關 2.恆呼吸  3.夜晚呼吸)
正面(交叉處為跳線)


背面

展示模式(白天亮燈晚上休息)
正面-將100ohm以光敏電阻取代即可

反面


焊接技巧上,我覺得這部影片教得很好。
很有興趣,花了很久的時間研究,感覺很值得。期待能找到更精簡的電路。

補充網站:
電晶體判別與檢測:這裡




2018年5月30日 星期三

自製水冷氣

材料:鉛線(14#)(鍍錫鐵絲)2包(10元/包),塑膠細吸管,冰涼巾1條,機殼風扇(DC12V0.71A),DC迷你升壓模組(附micro usb接頭5V轉12V),micro usb線,行動電源,紙盒,塑膠盆,塑膠束帶,竹筷子,熱熔膠,美工刀,剪刀,長尺(30cm),奇異筆,尖嘴鉗,三用電表,膠帶,鉛筆

構想來源:

成品:

只要可以降溫我就滿足了,實際測量有降個快2度


使用器材加上工具輔助製作,冰涼巾長條型的先縱向對折裁剪成更長條型的2條以利後續製作。

致冷機構筆記:

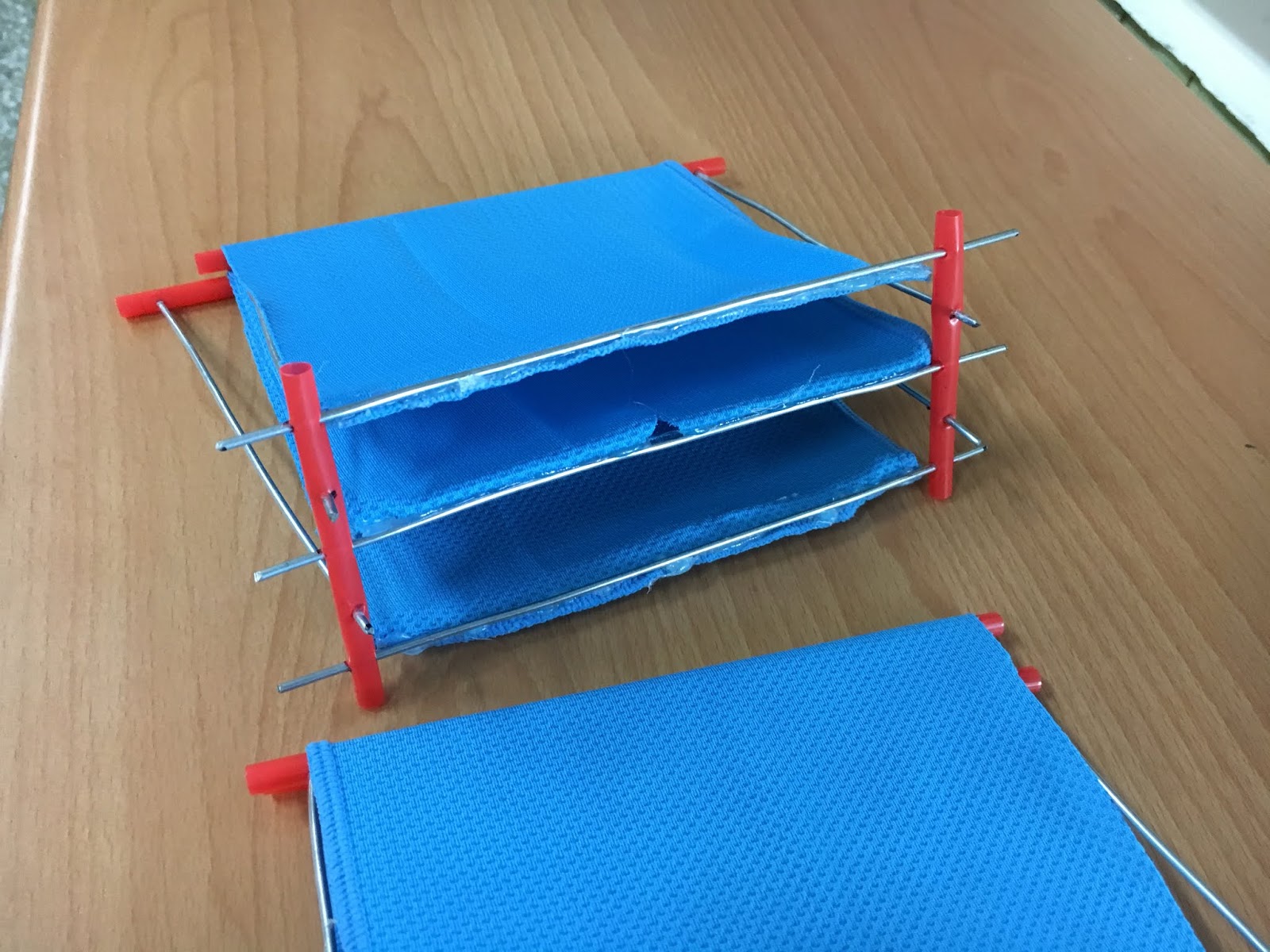

材料:鐵絲及細吸管,使用尖嘴鉗裁剪鐵絲,
筆記右下角處機構,鐵絲不要穿透吸管。
冰涼巾以熱熔膠黏接鐵絲,可以使用奇異筆先在吸管擬穿洞處作記,先以美工刀割小洞方便穿鐵絲






外箱筆記:

裝設:
箱子的上方要開門,才方便操作及裝設,冰涼巾的底部要浸入塑膠盆(內裝水)讓水吸上,竹筷在適當位置穿出,上面包塑膠吸管避免浸水發霉


電源部分以micro usb供電,先調整升壓器為輸出12V(使用三用電表讀取),機殼風扇的紅線接out+,黑線接out-,可以自己在機殼上開孔安置升壓器,也可進行焊接避免電線脫落。

吹出來風是涼的喔~對於炎熱夏天不無小補

最後的目標是像這種:

希望能有更多時間來做研究,太有趣了!


材料照:





瓶中植物(植物生態瓶)

材料:發泡煉石,水苔,泥土,羅漢松(小棵植物),蘚苔植物,玻璃罐(小北25醬菜罐),塑膠杯(盆)

蘚苔植物去水族店買(moss莫斯)約1片40元,每6人約使用1片。以盆子裝少量水浸入莫斯。

水苔泡水膨脹備用

塑膠杯割去上部,保留底部,裝入發泡煉石

小棵羅漢松去掉雜根只保留1公分左右長度根

以擠掉水的潮濕水苔包住小棵羅漢松的根部,放置在發泡煉石上中央位置。

周圍鋪土,讓土蓋過水苔及發泡煉石。

土上鋪設蘚苔植物完成綠草皮。

最後把整個盆放入玻璃罐蓋,玻璃罐在倒立的蓋上即完成。

照顧方法(前二週是穩定期需照顧):
平日需放置於曬得到太陽之處,不能曝曬
水霧太多太潮濕-蓋子打開擦拭瓶壁水分再蓋回。
太乾-水分加入再倒出,讓發泡煉石潮濕即可。

學生操作:






2018年5月29日 星期二

彈珠飛車

材料:厚紙板2片、廢紙箱、彈珠1顆、膠帶、美工刀剪刀

利用廢棄材料,製作好玩的彈珠飛車吧!

自己設計軌道,危險程度隨你拿捏。

錄製影片自己介紹

編寫書面資料留下設計理念。

唯一的要求就是100%每次都能成功滾到底

老師示範:




學生作品:
























2017年12月17日 星期日

環保能源聖誕樹


聖誕節快到了,心中一直有個自己做聖誕燈的想法。

從小就看外面的聖誕燈,一大串,插電亮整晚
而自己往往只看10分鐘,感受當下的浪漫
無形之中浪費電。

慢慢的市場出現比較少燈的聖誕燈,但是依然是用插電的。
最近看到書局有賣電池式的聖誕燈。興奮莫名。

但電池往往一次性的也不環保,充電電池依然耗用家中電能。
靈機一動想到按壓充電手電筒,
雖然無法真正按壓充電,但是我需要現成的按壓模組。
參考過太陽能發電警示燈的太陽能發電,但我認為
自己按亮了,看起來更有感覺

材料有下面(有的買來嘗試而已,後來沒用到)


我想要按壓發電,並儲電,因此我去找了按壓式手電筒

這個東西現在很難找了,好不容易在大創找到
一個49元,很便宜,我喜歡

經過爬文,融合各家的設計圖,修改後變成自己的版本

開始動工並測試

測試的時候,花了一下午把鎳氫電池耗到無法亮LED燈的程度
正常速度按壓約左右手各50次
居然又可以使LED燈亮1個多小時

鎳氫電池比較沒記憶效應,我選3.6V
組裝

摺聖誕樹,我是參考網路做法
表面上畫上電路圖
很有成就感
電容使得切斷電源時,LED燈會慢慢熄滅。別有一番滋味
這次製作的成本大約300元

最上面的燈是全彩散光LED(側面可見),其他都是全彩快閃
未來可以花俏一點,貼個小亮片在樹上,
或是買金蔥毛根來做裝飾

如果電池沒電了,用手按一按,又可以亮很久。
晚上睡前按一按,到睡著前都還不會熄滅。燈光美,氣氛佳
完全不怕睡著時,聖誕燈空亮著。
又不會耗用到其他的電能。

由於不是本科,電路及電子元件都是在摸索的情況下以嘗試的心態購買及製作,能不能永久使用還不知道,現在也都還在測試中。可能這個電路設計當中有很多漏洞,或是可以修改的地方,敬請指教。








2017年11月13日 星期一

可樂馬達-模擬蒸散拉力活動

讓學生體驗一下蒸散作用時,水柱向上拉升的感覺

材料:三通閥x1、針筒(30ml)x1、塑膠軟管x2、二通連接器x1(小三通塞住1邊)、紙杯x2、水、可樂

場地是由1樓到3樓,步驟就如學習單的順序。

步驟一 請先研究一下手上材料,分別有什麼用途與特性。每位組員都觀察完,即進入步驟二。
步驟二 準備三通開關及針筒,其餘物品暫不需要。請拿取三通開關觀察一下,是否分成3個方向?請將拿取針筒連接三通的一個孔,想辦法調整三通開關使其中一孔抽氣,另一孔出氣,用手或其他物品感覺一下方向是否正確。完成後請顛倒過來,改成另一孔出氣另一孔吸氣。
步驟三 每組派一員,跟隨教師去看3樓場地;其他組員請準備濕抹布1條,帶著材料在教室準備出發,每人須熟悉三通開關的使用方式,並將其中一個紙杯裝白開水。
步驟四 請跟隨老師到競賽1樓場地。
步驟五 將裝水紙杯置於一樓,空紙杯拿到三樓。請先試著不要使用針筒及三通開關,使用手上管子及二通連接器,將一樓的水運輸到三樓並喝到一口給老師認證 (自行分配樓下樓上的組員)。成功後,使用針筒及三通開關,讓水繼續全部運到三樓,成功後將水倒乾即可進行步驟六。
步驟六 拿一紙杯向老師領可樂,可樂在一樓,競賽讓可樂運到三樓。在三樓紙杯裝一口的份量之組別,給老師認證,即全組加分。

步驟七 請將活動裝置筆記詳實紀載於本單下方及背面空白處,並寫上心得。(需繪圖說明)







先用水的原因除了讓學生可以先暖身以外,還可以順便清洗一下器材管線。
可樂的效果好-因為顏色很深。一個班27位用小寶特瓶的可樂就好,每組一紙杯份量。
從1樓到3樓的高度差蠻好的,一來上上下下不要這麼累,二來也可以節省買管線的材料。但學生很興奮,秩序控管要再加強。(其他班老師出來罵人啦.......>"<)

這個活動可以讓學生比較推(根壓)及抽(蒸散)的容易程度。

學生學習單





2017年10月9日 星期一

魚植互灌裝置製作


想要達到類似桑基魚塘般,魚的糞便可以成為植物的肥料,魚可由土及植物獲得食物

又想達到類似魚菜共生般,魚和植物可以共生

再加上想要設計成輕巧桌上型,又可以免插電來達到無耗能觀賞裝置。

結合生態瓶,過濾,虹吸作用的相關原理。

材料:菜瓜布*1,礦泉水瓶(1500ml)*2,3通開關*1,2通開關1,針筒(30ml)*1,塑膠管(氣管)*1卷,絕緣膠帶,熱熔膠,奇異筆,土,水,水草,魚,植物,(止逆閥*1)

設計草圖如下:

結構分成三層,
第一層密閉養魚及水草+土(生態瓶),瓶子倒扣上打2孔,分別黏接塑膠管,右側管接三通開關再接針筒。左側管延伸去吸第三層的水。瓶蓋鑽一孔接塑膠管,塑膠管上下延伸,上伸至土面(吸魚大便),下伸至第二層工作孔接一雙通開關。

第二層開通養植物+土,底部墊菜瓜布(土水過濾)。寶特瓶切半後倒扣即成第二層和第三層結構。第二層側邊開孔讓植物莖部長出。開兩孔讓第一層的魚糞水經塑管穿出後接雙通開關,開關口穿入孔內澆灌第二層植物。

第三層與第二層以絕緣膠布黏死(第三層空間宜留大),側邊頂端開孔穿入第一層之吸水管。承接第二層之過濾水。若要排水,則穿入一塑膠管以虹吸作用排水。

模型:



 這個裝置可以控制滴漏速度,若第三層盛水層水過多,則以針筒配合三通開關抽水到第一層。如此可以達到免電力魚植互灌目的。

抽水順序:
1.關雙通開關
2.針筒接上
3.三通開關調節抽氣及打水






延伸作法(未來實驗方向)結合逆止閥之設計草圖(左側)


學生實作筆記與紀錄
